Arbeitsprobe             Arbeitsprobe anhand der Reparatur eines Hängewerkes.

Bestand :

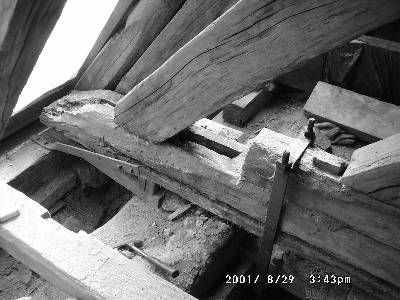

Das Hängewerk hat eine Breite von ca 15 ,00 m.Auf dieser Strecke hängen an dem Untergurt / Deckenbalken 3  Unterzüge . Der Deckenbalken als Auflager der Hängewerksstreben ist im Kopfbereich völlig zerstört.Dadurch ist die Strebe im Lauf der Zeit etwa 15 - 20 cm nach vorne gerutscht.

Reparaturmaßnahme :

Zunächst wird das Hängewerk am mittleren Unterzug von unten abgestützt.

Die Strebenkonstuktion wird an den Fußpunkten mit Laschen gesichert und ebenfalls gestützt.Zusätzlich werden die seitlichen Unterzüge an parallel zum Hängewerk gelegten Leimbindern aufgehängt.Alle Knotenpunkte bzw Zapfenverbindungen des Hängewerkes werden mit Laschen gesichert .
Der Deckenbalken wird bis auf das gesunde Holz zurückgeschnitten.An den Restbalken wird ein stehendes Blatt mit einer Länge von ca 80 cm angearbeitet.
Der Deckenbalken wird mit einem Reparaturstück ergänzt. Das Reparaturholz wird mit Stabdübeln M16 V2A und Klemmbolzen im Blatt verbunden.
Dann werden neue Sattelhölzer / Schwellhölzer an den Bestand angepasst.
Die Streben werden bis auf gesundes Holz zurückgeschnitten und mit Stirnversatz an das neue Holz angeschlossen.
Die neuen Schwellhölzer werden mit schwerem Greifzug gegeneinander gezogen und mit Stabdübeln M16 V2A in den vorhandenem Deckenbalken / Untergurt des Hängewerkes gesichert.
Die Funktion ist wieder hergestellt.

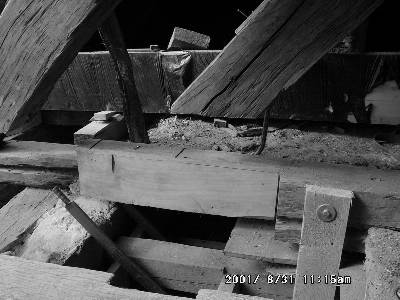

Der Deckenbalken wird bis auf gesundes Holz zurückgeschnitten und erhält ein Blatt als Teil der Reparaturverbindung.

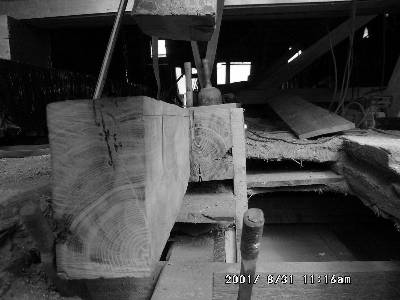

Das zurückgeschnittene Holz von vorne gesehen, die Nute am rechten Balkenrand dient zur Aufnahme der Schonhölzer / Lehmwickel.

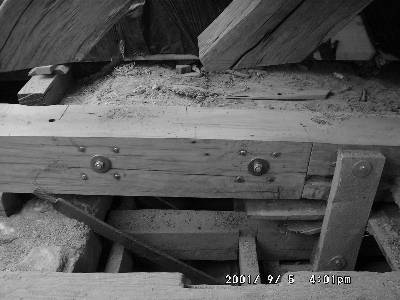

Das neue Deckenbalkenstück ist verzimmert und eingebaut. Das Holz hat ebenfalls ein Blatt erhalten.

Die Verbindung der Hölzer erfolgt mit 2*4 Stabdübeln M16 V2A und 2 Klemmbolzen

Das ausgearbeitete neue Schwellholz mit Versatz

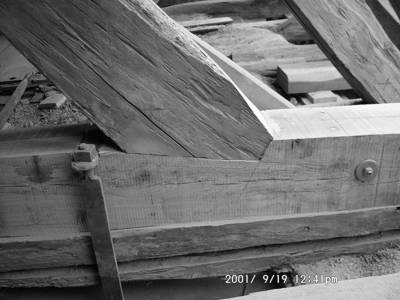

Das Schwellholz im eingebauten Zustand,( Ansicht gespiegelt), gespannt , und mit Stabdübeln M 16 im

Deckenbalken verankert.Die Funktion ist wieder hergestellt.
